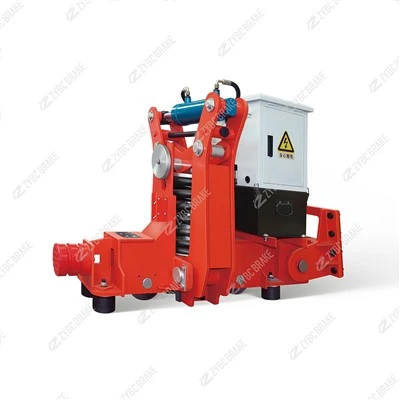

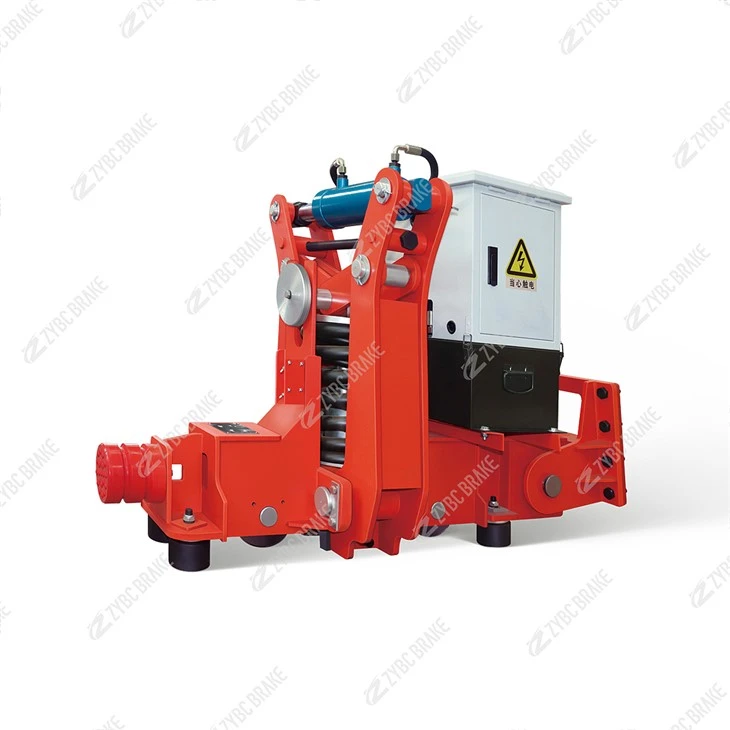

ZYTJX-250-P50-RL Hydraulic Rail Clamp

Lub ZYTJX - 250 - P50 - RL yog ib tug tswv cuab ntawm ZYTJX series hydraulic rail clamps. Nws yog ib qho tseem ceeb windproof thiab qhov chaw nyob rau sab nraum zoov rail - mounted cranes thiab lwm yam khoom siv. Nov yog cov ncauj lus kom ntxaws txog nws cov kev qhia tshwj xeeb, cov qauv kev ua haujlwm, kev teeb tsa thiab kev ua haujlwm, nrog rau kev saib xyuas:

Ntsiab Parameter Specifications

Txoj Cai Ua HaujlwmQhov no rail clamp adopts hom kev ua haujlwm ntawmcaij nplooj ntoos hlav clamping thiab tso tawm hydraulic, thiab nws txoj haujlwm yog sib cuam tshuam nrog tus tswv tsev mus ncig ua si:

Clamping Xeev: Thaum lub tsheb ciav hlau sab nraum zoov - mounted crane thiab lwm yam khoom siv tswv tsev nres, lub solenoid valve ntawm hydraulic system yog de - energized. Cov roj siab ntws rov qab mus rau lub tank roj, thiab lub caij nplooj ntoos hlav rebounds thiab tso tawm lub zog. Nws tsav lub crossbeam, txuas pas nrig, thiab clamp mechanism los ua, yog li ntawd lub clamp ruaj khov clamps P50 rail, ua tiav qhov chaw tsis muaj cua thiab tiv thaiv tus tswv ntawm kev raug cua tshuab los yog hloov chaw.

Tshaj tawm Xeev: Thaum tus tswv tsev xav tau txav mus los, qhov chaw nres tsheb hydraulic tau qhib ua ntej. Cov roj siab nkag mus rau hauv lub tog raj kheej kab noj hniav, thawb lub piston kom compress lub caij nplooj ntoos hlav. Qhov no ua rau lub clamp qhib. Thaum lub clamp tau qhib tag nrho, nws ua rau qhov kev txwv tsis pub txiav tawm lub zog ntawm cov roj twj tso kua mis lub cev muaj zog. Lub caij no, lub interlocking circuit ntawm tus tswv tsev mus ncig ua si lub cev muaj zog txuas nrog, thiab tus tswv tsev tuaj yeem txav mus los ntawm txoj kev tsheb ciav hlau. Thaum lub sij hawm mus ncig ntawm tus tswv tsev, lub hydraulic system tswj lub siab kom lub clamp nyob rau hauv lub xeev qhib.

Installation thiab commissioning cov kauj ruam

Ua ntej - installation Kev Npaj: Ua ntej, xyuas seb lub clamp lub cev, lub caij nplooj ntoos hlav, lub tog raj kheej hydraulic, txwv hloov thiab lwm yam khoom tsis zoo, thiab xyuas kom meej tias tsis muaj kev cuam tshuam ntawm qhov txav mus los. Npaj cov cuab yeej kev teeb tsa xws li wrenches thiab vuam tshuab, thiab sau cov chaw nres tsheb hydraulic nrog cov roj hydraulic mus rau nruab nrab ntawm cov roj qib ntsuas. Rau qhov kub thiab txias ib puag ncig, YA - N32 lossis YA - N46 cov roj hydraulic zoo tuaj yeem xaiv.

Positioning thiab Kho: Ua kom lub zog ntawm txoj kev tsheb ciav hlau kom nws qhib, hoist nws mus rau P50 rail, kom ntseeg tau tias lub clamp straddles lub tsheb ciav hlau ruaj khov. Siv daim hlau shim los tsa cov log tsheb kom cov tread ntawm phau ntawv qhia log yog 10 hli siab dua (cov shim daim hlau raug tshem tawm tom qab tag nrho kev teeb tsa). Txiav tawm lub hwj huam mov kom lub clamp clamp lub tsheb ciav hlau. Kho qhov chaw nruab nrab ntawm txoj kev sib txuas ntawm txoj kev tsheb ciav hlau kom haum nws nrog qhov nruab nrab ntawm lub log ntawm txoj kev mus ncig, thiab tom qab ntawd txuas thiab kho cov kab txuas txuas rau tus tswv tsev. Nws yuav tsum tau muab sau tseg tias thaum lub clamp clamps txoj kev tsheb ciav hlau, qhov sib txawv ntawm lub cushion thaiv thiab cov ntsia hlau ntsia hlau yuav tsum muaj tsawg kawg yog 8 hli kom tsis txhob clamping tsis ua hauj lwm vim kev tsheb ciav hlau coj.

Hydraulic thiab hluav taws xob txuas: Txuas cov roj kav dej ntawm qhov chaw nres tsheb hydraulic mus rau lub rail clamp lub tog raj kheej. Lub siab roj yeeb nkab txuas nrog lub pas nrig chamber ntawm lub tog raj kheej, thiab cov yeeb nkab xa rov qab txuas nrog lub rodless chamber. Kev sib txuas tsis raug yuav ua rau qhov tsis ua haujlwm ntawm txoj kev tsheb ciav hlau los ua. Txuas qhov txwv hloov thiab qhov chaw nres tsheb hydraulic mus rau tus tswv tswj qhov system kom paub txog kev cuam tshuam kev ua haujlwm uas tus tswv tsev tuaj yeem pib thaum lub clamp tag nrho qhib.

Ncej - installation Commissioning: Pib lub chaw nres tsheb hydraulic thiab kho lub valve kom lub zog siab ncav cuag 11 - 13MPa. Xyuas seb lub clamp puas tuaj yeem qhib thiab kaw tau yooj yim. Lub sijhawm qhib yuav tsum tsawg dua lossis sib npaug li 5s thiab lub sijhawm clamping tsawg dua lossis sib npaug li 8s. Ntsuam xyuas cov haujlwm sib cuam tshuam. Yog tias lub clamp tsis qhib tag nrho, lub tswv yim mus ncig yuav tsis pib. Ua ib qho 10 - feeb kev tswj xyuas qhov siab. Lub siab poob yuav tsum tsawg dua los yog sib npaug li 0.5MPa kom tsis txhob muaj roj to hauv cov kav dej thiab cov khoom siv hydraulic.

Kev tu thiab kev daws teeb meemKev tu txhua hnub

Ntxiv cov roj lubricating rau txhua lub roj nozzle txhua lub lim tiam kom ntseeg tau tias kev ua haujlwm du ntawm cov khoom txav xws li cov pas nrig txuas thiab clamp.

Xyuas qhov txwv hloov txhua hli. Nws yuav tsum tau xyuas kom meej tias thaum lub phaj sib tsoo txav los ntawm 9 - 12 hli, cov roj twj tso kua mis lub cev muaj zog tuaj yeem pib rov ua cov roj.

Hloov cov roj hydraulic thawj zaug tom qab qhov chaw nres tsheb hydraulic ua haujlwm li ntawm 400 teev, thiab tom qab ntawd hloov cov roj ib xyoos ib zaug. Tom qab 3 xyoos ntawm kev siv, ntxuav lub tank kom huv si thiab hloov cov lim thiab cov khoom siv hydraulic.

Tshawb xyuas lub tog raj kheej roj txhua xyoo. Yog tias lub foob raug puas lawm, hloov nws raws sijhawm. Thaum txhim kho tag nrho lub tshuab, yog tias hnav cov hniav clamp ntau tshaj 0.5 hli, hloov cov hniav clamp.

Common Troubleshooting

Tso Tsis Tau: Yog tias lub ntsuas siab qhia tau tias lub siab ib txwm tab sis lub tsheb ciav hlau tsis tuaj yeem tso tawm, nws yuav yog tias tsis muaj qhov sib txawv ntawm lub tog raj kheej piston thiab lub hau npog. Kho cov ntsia hlau ntsia hlau kom tawm ntawm qhov sib txawv uas tsim nyog, lossis xyuas seb cov khoom siv tshuab puas tau daig lossis cov roj hluav taws xob thaiv.

Tsis txaus siab: Yog tias lub siab qis dua li tus nqi ib txwm muaj, ua ntej xyuas seb cov roj hydraulic tsis txaus. Yog hais tias cov roj theem yog ib txwm, xyuas seb lub cev muaj zog rov qab los yog lub valve nyem yog daig, thiab kho lub cev muaj zog tig kev taw qhia los yog ntxuav thiab kho lub valve.

Kev Tiv Thaiv Tsis Txaus Siab: Yog tias lub clamp qhib tab sis lub sij hawm tuav lub sij hawm luv luv thiab cov roj twj tso kua mis pib nquag, nws yuav muaj cov roj tawm sab hauv thiab sab nraud hauv hydraulic system. Txheeb xyuas qhov nruj ntawm cov roj yeeb nkab sib koom ua ke, kev sib khi ua haujlwm ntawm lub tshuab solenoid valve thiab ib qho - txoj kev valve, thiab hloov cov sealing qhov puas los yog li qub.
